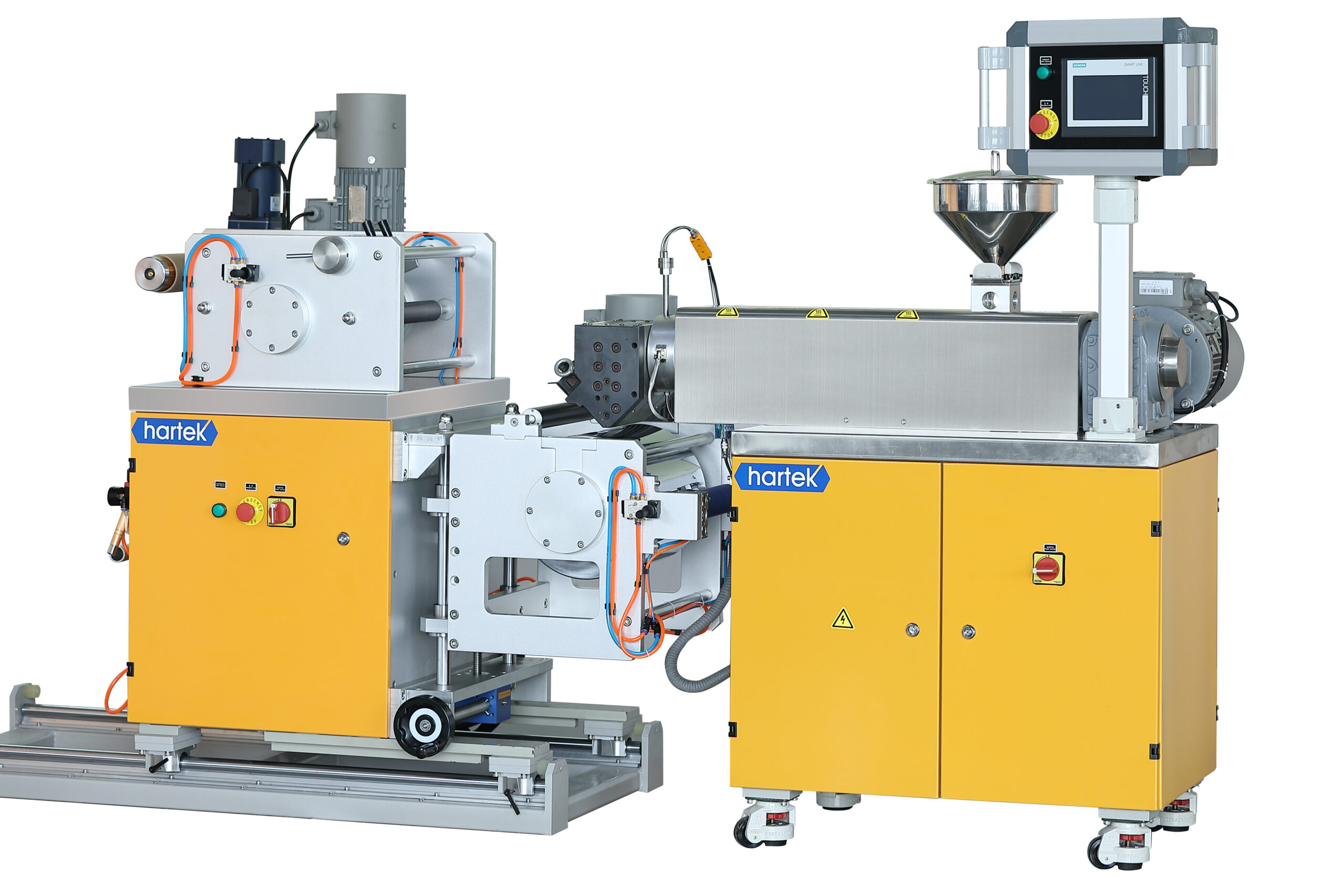

在聚合物材料研发与小试生产中，流延膜实验线是实现从材料配方到薄膜样品制备的关键设备。无论是高校科研院所进行新材料探索，还是企业研发中心开展工艺优化，选择一条合适的流延膜实验线，直接关系到实验数据的可靠性、研发效率以及后续放大的可行性。
市面上的流延膜实验线品牌众多，结构配置各异，如何避免“踩坑”，选出真正适合自身需求的设备？本文将从流延膜实验线的模头系统、冷却系统、收卷系统三大核心部件入手，为您提供一份实用的选购指南。
一、模头系统：决定薄膜厚度均匀性的核心
模头是流延成型的“塑形器”，熔融物料经模头流出后形成初始膜坯，其结构设计与加工精度直接决定了薄膜的厚度公差和幅宽稳定性。
1. 模头类型选择
– 衣架型模头：目前实验室主流选择，流道呈衣架状，能保证熔体在全宽方向上流速一致，适用于绝大多数热塑性塑料（PE、PP、PET、PLA等）。
– T型模头：结构简单，但边部滞留时间较长，易降解，适合热稳定性较好的材料。
– 选购建议：优先选择衣架型模头，且模头材质应为不锈钢（如SUS630或SUS316L），表面经精密抛光至Ra≤0.02μm，以降低熔体粘附，减少清洁频率。
2. 模唇调节方式
实验室常用材料种类多、粘度变化大，要求模唇开口可灵活调节。
– 手动微调：通过推拉螺栓调节模唇间隙，精度一般在0.01mm级，适合预算有限、材料种类相对固定的场景。
– 自动/电动调节：配合测厚仪实现闭环控制，可大幅提高厚度一致性，适合要求高精度薄膜（如光学膜、电池隔膜）的研发。
– 关键参数：模唇开口调节范围建议在0–1.5mm之间，调节螺栓间距≤50mm，以保证局部厚度的精细修正能力。
3. 模头宽度与实验灵活性
实验线模头宽度常见为150mm、200mm、300mm等。需注意：模头宽度≠有效薄膜宽度，受熔体边缘效应影响，实际可用宽度约为模头宽度的80%–90%。
– 若您主要制备A4样张或小型测试样，150–200mm模头足够；
– 如需制备力学测试标准样条或后续卷材，建议选200–300mm模头。
二、冷却系统：决定薄膜结晶度与表面质量的命脉
熔融物料从模头流出后，需快速、均匀冷却定型。冷却系统设计不佳，会导致薄膜表面出现橘皮、晶点、条纹，甚至严重收缩变形。
1. 冷却辊与气刀配置
– 冷却辊：通常采用螺旋槽或人字槽流道，通入恒温水/油。辊面材质为镀铬钢或镜面不锈钢，表面粗糙度Ra≤0.1μm。
关键指标：冷却辊直径不宜过小（建议≥150mm），否则包角不足，冷却效率低；直径过大则增加设备尺寸和成本。实验线常见直径为150–300mm。
– 气刀：位于模唇与冷却辊之间，通过高速气流将膜坯紧贴于冷却辊表面，防止空气卷入。
选购要点：气刀应具备风量/风压可调功能，风压范围0–0.6MPa为宜，且出风口缝隙宽度可微调（0.5–2mm），以适应不同粘度熔体。
2. 温控精度与范围
– 温度范围：常规水冷系统5–95℃，油冷系统可扩展至150℃。若您常加工高温工程塑料（如PEEK、PEI），需选用油冷辊并配模温机。
– 控温精度：冷却辊表面温度波动应≤±1℃。要求更高（如±0.5℃）时需选配高精度模温机与PID控制器。
– 冷却效率验证：可请供应商提供典型物料（如LLDPE，MFR≈2g/10min，200℃挤出）在特定线速度下的冷却后薄膜表面温度数据，以判断其冷却能力是否达标。
三、收卷系统：决定薄膜成品质量与可加工性的关键
收卷看似简单，却是实验室最易出问题的环节：收卷不齐、张力波动导致薄膜拉伸变形、甚至断膜，都会使前期实验付诸东流。
1. 张力控制方式
实验线收卷张力通常较小（几牛到几十牛），要求控制精度高、响应快。
– 开环力矩控制：成本低，但张力随卷径增大而线性增加，仅适用于对张力不敏感的材料（如较厚PP膜）。
– 闭环自动张力控制：通过张力传感器实时反馈，经PID调节收卷电机力矩，保持张力恒定。强烈推荐选择此方式，尤其对于弹性体、薄粘膜或易拉伸材料。
– 张力范围与精度：常见张力范围0–100N，控制精度≤±0.5N或±2%设定值。数字式张力控制器比模拟式更可靠。
2. 收卷平整度与纠偏装置
– 自动纠偏系统：薄膜在收卷过程中因辊系平行度误差或膜坯厚度不均，会产生横向漂移。需配置超声波或光电边缘纠偏器，纠偏精度应达±0.5mm以内，响应速度≥10mm/s。
– 收卷方式：实验线多采用中心卷取，即收卷轴由电机驱动。部分高端机型可选配表面卷取（压辊辅助）以排除气泡，但结构更复杂，非必须。
3. 收卷轴与纸管适配
实验室常用3英寸（76.2mm）纸管或直接使用塑料轴芯。确保收卷轴具备可拆卸、快换结构，且轴面光洁无毛刺。对于需直接裁切测试的薄膜，可选配在线分切刀，但会增加成本，可按需配置。
四、其他不可忽视的辅助系统
– 挤出系统：螺杆直径与长径比（L/D）。实验室常用Φ20–Φ30mm，L/D=25–36。长径比越大，塑化混合能力越强，但价格也更高。对于填充、共混改性研究，建议L/D≥30。
– 过滤系统：若经常添加未充分分散的填料或回收料，应选配熔体过滤器（滤网目数80–400目），防止堵塞模头。
– 测厚系统：非标配，但对制备厚度均匀性要求高的薄膜（如电容器膜、光学膜）极为必要。可选在线激光测厚或β射线测厚，实验线多采用手动离线测厚结合在线标记。
五、实战选购流程建议
1. 明确实验需求：列出您最常加工的5–10种材料及其熔融温度、粘度、薄膜厚度范围、最大幅宽、年用量。
2. 对比三大系统参数：制作对比表，重点关注模头材质与调节精度、冷却辊温控范围与精度、收卷张力控制方式与纠偏精度。
3. 要求试机打样：请潜在供应商用您的物料在现场或通过寄送样膜方式，制备典型薄膜样品。测量其厚度极差、表面缺陷、收卷端面整齐度。
4. 评估软件与数据接口：现代实验线应具备工艺参数（温度、压力、速度、张力）实时记录与导出功能，便于研发追溯与放大分析。
5. 考察售后服务：实验线在使用中常需要换模头、清洁流道、校准传感器，确认供应商能提供详细的培训资料及本地化技术支持响应时间。
结语
选择一条合适的流延膜实验线，并非单纯比价格或看品牌名气，而是深入理解模头、冷却、收卷三大系统如何协同工作，并匹配自身的材料体系与研发目标。作为实验室设备，其价值不仅在于“能用”，更在于“好用、稳定、可重复”。
我们公司长期专注于高分子材料实验设备领域，流延膜实验线在模头精密加工、冷却辊温控均匀性、收卷闭环恒张力控制等方面经过多轮技术迭代，已服务国内数十家高校与企业研发中心。如需进一步了解具体技术参数或索取试机样膜，欢迎联系我们技术工程师，共同探讨适合您研发场景的配置方案。
